直流屏母線絕緣漏電流檢測
電源系統母線絕緣漏電流檢測
蓄電池系統母線絕緣漏電流檢測
直流系統小電流檢測
充電樁
產品特點
1、φ45孔徑孔徑適用于高壓直流系統主回路
2、弱電流信號有效感應
3、抗干擾能力強，有效抑制交流干擾信號
4、單電源電壓+8~16V供電
5、RS485接口，MODBUS-RTU通訊協議
|
電參數(Ta=25℃±5℃) DCFG50CGR4D1 |
|||||||||
|
參數 |
符號 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|||
|
額定輸入電流 |
Ipn |
mA |
- |
±50 |
- |
_ |
|||
|
測量電流范圍 |
Ipm |
mA |
-60 |
- |
60 |
- |
|||
|
供電電源電壓 |
Vc |
V |
+10.8 |
+12 |
+16 |
- |
|||
|
電源消耗電流 |
Ic |
mA |
- |
15 |
- |
@ +12V |
|||
|
準確度誤差 |
X |
%FS |
-1 |
_ |
1 |
@25℃ |
|||
|
線性度誤差 |
ε |
%FS |
-0.2 |
- |
0.2 |
@25℃ |
|||
|
失調電壓溫漂 |
Vot |
Mv/℃ |
0.1 |
0.2 |
@Ip=0,TA=-20～70℃ |
||||
|
數據刷新時間 |
Tr |
mS |
500 |
-- |
|||||
|
一般參數 |
|||||||||
|
操作溫度 |
TA |
℃ |
-20 |
_ |
70 |
_ |
|||
|
存儲溫度 |
TS |
℃ |
-20 |
- |
75 |
_ |
|||
|
質量 |
G |
g |
_ |
120 |
_ |
_ |
|||
|
安全參數 |
|||||||||
|
隔離電壓 |
Vd |
KV |
- |
5 |
- |
@ 50HZ，AC，RMS，2mA,1min |
|||
|
絕緣電阻 |
Ris |
MΩ |
_ |
20 |
_ |
500VDC |
|||
|
爬電距離 |
dCp |
mm |
- |
30 |
- |
Terminal to inner hole |
|||
|
電氣間隙 |
dCi |
mm |
- |
30 |
- |
Terminal to inner hole |
|||

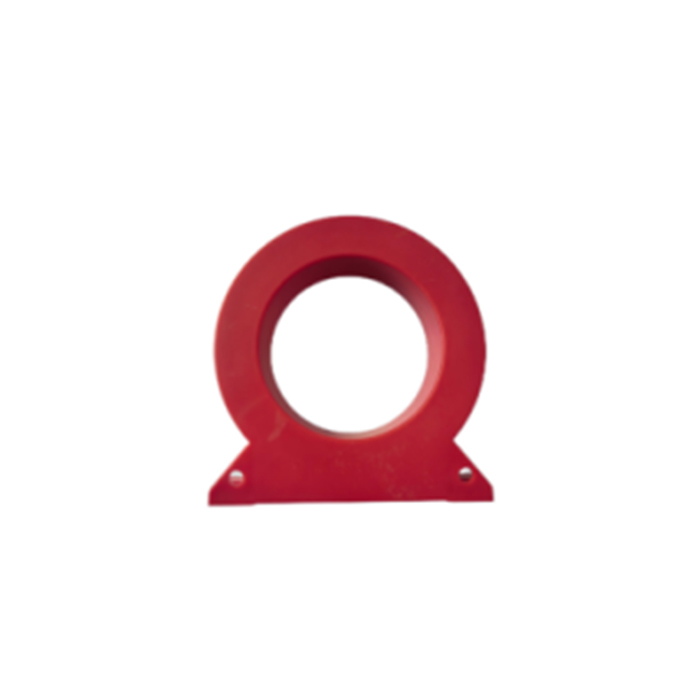

數字型直流漏電流傳感器DCFG50CGR4D1
應用領域
直流屏母線絕緣漏電流檢測
電源系統母線絕緣漏電流檢測
蓄電池系統母線絕緣漏電流檢測
直流系統小電流檢測
充電樁
產品特點
1、φ45孔徑孔徑適用于高壓直流系統主回路
2、弱電流信號有效感應
3、抗干擾能力強，有效抑制交流干擾信號
4、單電源電壓+8~16V供電
5、RS485接口，MODBUS-RTU通訊協議
|
電參數(Ta=25℃±5℃) DCFG50CGR4D1 |
|||||||||
|
參數 |
符號 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|||
|
額定輸入電流 |
Ipn |
mA |
- |
±50 |
- |
_ |
|||
|
測量電流范圍 |
Ipm |
mA |
-60 |
- |
60 |
- |
|||
|
供電電源電壓 |
Vc |
V |
+10.8 |
+12 |
+16 |
- |
|||
|
電源消耗電流 |
Ic |
mA |
- |
15 |
- |
@ +12V |
|||
|
準確度誤差 |
X |
%FS |
-1 |
_ |
1 |
@25℃ |
|||
|
線性度誤差 |
ε |
%FS |
-0.2 |
- |
0.2 |
@25℃ |
|||
|
失調電壓溫漂 |
Vot |
Mv/℃ |
0.1 |
0.2 |
@Ip=0,TA=-20～70℃ |
||||
|
數據刷新時間 |
Tr |
mS |
500 |
-- |
|||||
|
一般參數 |
|||||||||
|
操作溫度 |
TA |
℃ |
-20 |
_ |
70 |
_ |
|||
|
存儲溫度 |
TS |
℃ |
-20 |
- |
75 |
_ |
|||
|
質量 |
G |
g |
_ |
120 |
_ |
_ |
|||
|
安全參數 |
|||||||||
|
隔離電壓 |
Vd |
KV |
- |
5 |
- |
@ 50HZ，AC，RMS，2mA,1min |
|||
|
絕緣電阻 |
Ris |
MΩ |
_ |
20 |
_ |
500VDC |
|||
|
爬電距離 |
dCp |
mm |
- |
30 |
- |
Terminal to inner hole |
|||
|
電氣間隙 |
dCi |
mm |
- |
30 |
- |
Terminal to inner hole |
|||
