瀏覽器自帶分享功能也很好用哦~應用領域：
直流屏母線絕緣漏電流檢測
電源系統母線絕緣漏電流檢測
蓄電池系統母線絕緣漏電流檢測
直流系統小電流檢測
充電樁
產品特點：
1、φ20孔徑產品體積小，密集安裝占空間少
2、弱電流信號有效感應
3、抗干擾能力強有效抑制交流干擾信號
4、單電源電壓+8~16V供電
5、RS485接口，MODBUS-RTU通訊協議
|
電參數(Ta=25℃±5℃) DCFG10CGR2AD1 |
||||||
|
參數 |
符號 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|
額定輸入電流 |
Ipn |
mA |
- |
±10 |
- |
_ |
|
測量電流范圍 |
Ipm |
mA |
-12 |
- |
12 |
- |
|
供電電源電壓 |
Vc |
V |
+8 |
+12 |
16 |
- |
|
電源消耗電流 |
Ic |
mA |
- |
10 |
- |
@ +12V |
|
準確度誤差 |
X |
%FS |
-1 |
_ |
1 |
@25℃ |
|
線性度誤差 |
ε |
%FS |
-0.2 |
- |
0.2 |
@25℃ |
|
失調電壓溫漂 |
Iot |
uA/℃ |
0.6 |
@Ip=0,TA=-10～70℃ |
||
|
數據刷新時間 |
Tr |
mS |
500 |
1000 |
-- |
|
|
頻率響應帶寬 |
BW |
KHZ |
DC |
- |
||
|
一般參數 |
||||||
|
操作溫度 |
TA |
℃ |
-20 |
_ |
70 |
_ |
|
存儲溫度 |
TS |
℃ |
-20 |
- |
75 |
_ |
|
質量 |
G |
g |
_ |
50 |
_ |
_ |
|
安全參數 |
||||||
|
隔離電壓 |
Vd |
KV |
- |
5 |
- |
@ 50HZ，AC，RMS，2mA,1min |
|
絕緣電阻 |
Ris |
MΩ |
_ |
20 |
_ |
500VDC |
|
爬電距離 |
dCp |
mm |
- |
30 |
- |
Terminal to inner hole |
|
電氣間隙 |
dCi |
mm |
- |
30 |
- |
Terminal to inner hole |

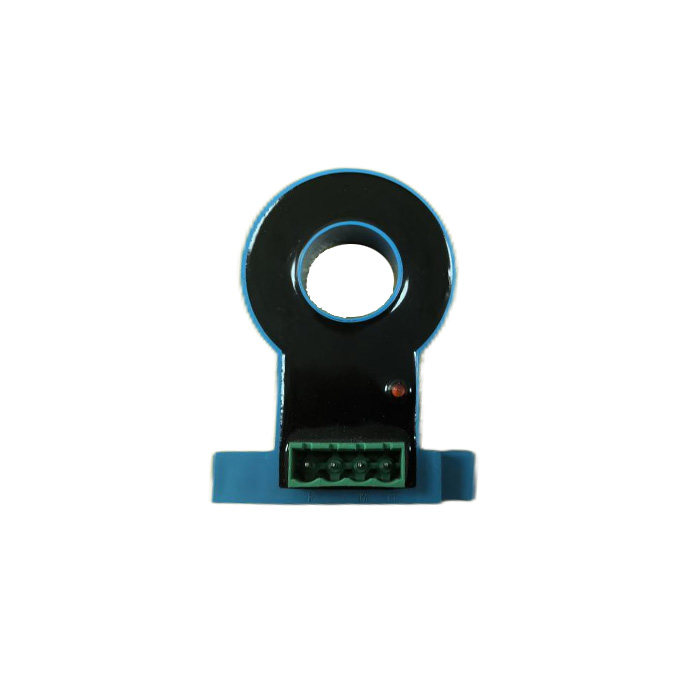

數字型直流漏電流傳感器DCFG10CGR2AD1
