瀏覽器自帶分享功能也很好用哦~應用領域：
直流屏母線絕緣漏電流檢測
電源系統母線絕緣漏電流檢測
蓄電池系統母線絕緣漏電流檢測
直流系統小電流檢測
產品特點：
1、φ80孔徑，適用于高壓直流系統主回路
2、弱電流信號有效感應
3、抗干擾能力強有效抑制交流干擾信號
4、溫度補償技術
電參數(Ta=25℃±5℃) DCFG30BBR8 | ||||||
參數 | 符號 | 單位 | 最小值 | 典型值 | 最大值 | 測試條件 |
額定輸入電流 | Ipn | mA | - | ±300 | - | _ |
測量電流范圍 | Ipm | mA | -360 | - | 360 | - |
額定輸出 | Vsn | V | - | ±5 | - | @25℃,±12V |
供電電源電壓 | Vc | V | ±10.8 | ±12 | ±16.2 | - |
電源消耗電流 | Ic | mA | - | 15 | - | @ ±12V |
準確度誤差 | X | %FS | -1 | _ | 1 | @25℃ |
線性度誤差 | ε | %FS | -0.2 | - | 0.2 | @25℃ |
失調電壓溫漂 | Vot | mV/℃ | 3 | 4 | @Ip=0,TA=-20～70℃ | |
響應時間 | Tr | mS | 200 | 350 | -- | |
頻率響應帶寬 | BW | KHZ | DC | - | ||
一般參數 | ||||||
操作溫度 | TA | ℃ | -20 | _ | 70 | _ |
存儲溫度 | TS | ℃ | -20 | - | 75 | _ |
質量 | G | g | _ | 250 | _ | _ |
安全參數 | ||||||
隔離電壓 | Vd | KV | - | 5 | - | @ 50HZ，AC，RMS，2mA,1min |
絕緣電阻 | Ris | MΩ | _ | 20 | _ | 500VDC |
爬電距離 | dCp | mm | - | 30 | - | Terminal to inner hole |
電氣間隙 | dCi | mm | - | 30 | - | Terminal to inner hole |

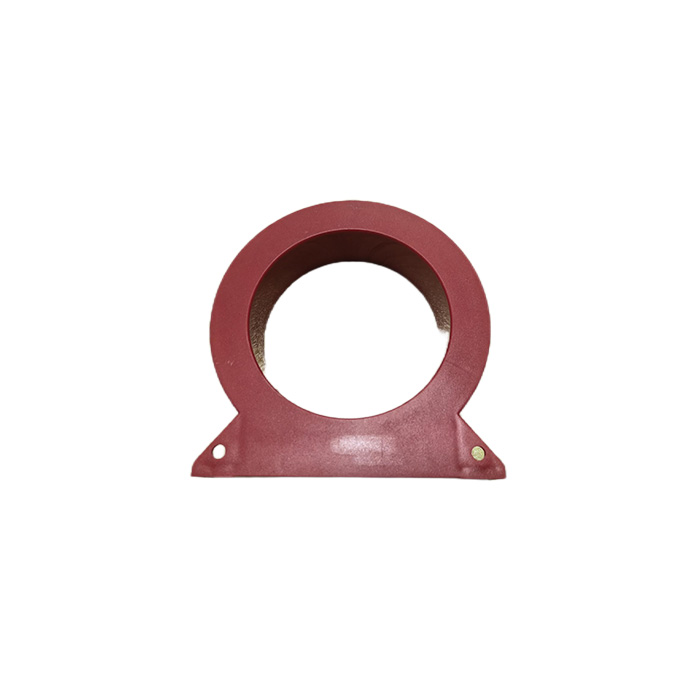

模擬量直流漏電流傳感器DCFG30BBR8
應用領域：
直流屏母線絕緣漏電流檢測
電源系統母線絕緣漏電流檢測
蓄電池系統母線絕緣漏電流檢測
直流系統小電流檢測
產品特點：
1、φ80孔徑，適用于高壓直流系統主回路
2、弱電流信號有效感應
3、抗干擾能力強有效抑制交流干擾信號
4、溫度補償技術
電參數(Ta=25℃±5℃) DCFG30BBR8 | ||||||
參數 | 符號 | 單位 | 最小值 | 典型值 | 最大值 | 測試條件 |
額定輸入電流 | Ipn | mA | - | ±300 | - | _ |
測量電流范圍 | Ipm | mA | -360 | - | 360 | - |
額定輸出 | Vsn | V | - | ±5 | - | @25℃,±12V |
供電電源電壓 | Vc | V | ±10.8 | ±12 | ±16.2 | - |
電源消耗電流 | Ic | mA | - | 15 | - | @ ±12V |
準確度誤差 | X | %FS | -1 | _ | 1 | @25℃ |
線性度誤差 | ε | %FS | -0.2 | - | 0.2 | @25℃ |
失調電壓溫漂 | Vot | mV/℃ | 3 | 4 | @Ip=0,TA=-20～70℃ | |
響應時間 | Tr | mS | 200 | 350 | -- | |
頻率響應帶寬 | BW | KHZ | DC | - | ||
一般參數 | ||||||
操作溫度 | TA | ℃ | -20 | _ | 70 | _ |
存儲溫度 | TS | ℃ | -20 | - | 75 | _ |
質量 | G | g | _ | 250 | _ | _ |
安全參數 | ||||||
隔離電壓 | Vd | KV | - | 5 | - | @ 50HZ，AC，RMS，2mA,1min |
絕緣電阻 | Ris | MΩ | _ | 20 | _ | 500VDC |
爬電距離 | dCp | mm | - | 30 | - | Terminal to inner hole |
電氣間隙 | dCi | mm | - | 30 | - | Terminal to inner hole |
